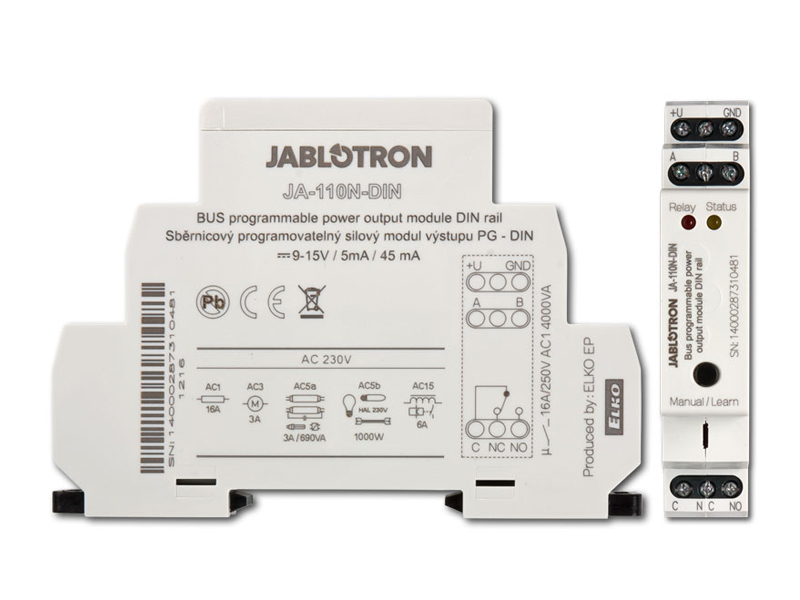

Modul je určen pro montáž na DIN lištu. Poskytuje přepínací kontakt výstupního silového relé. Může sloužit například k ovládání osvětlení, ventilátoru atd.. Relé je programovatelným výstupem ústředny.
| Typ zařízení: |
sběrnicový modul PG 1 - silové na DIN |
| Napájení: |
ze sběrnice ústředny 12 V (9 …15 V) |
| Proudová spotřeba pro volbu kabelu: |
45 mA |
| Proudový odběr v klidu: |
5 mA |
| Maximální zatížení výstupu: |
384 W - stejnosměrný DC |
|
max. 8 A - indukční, kapacitní zátěž |
|
max. 1000 W - halogenové osvětlení |
|
250 V AC / 24V DC |
|
max. 16 A - odporová zátěž |
| Průřez žil: |
max. 2 x 1,5 mm2 |
|
max. 1 x 2,5 mm2 |
| Krytí: |
IP 20 |
