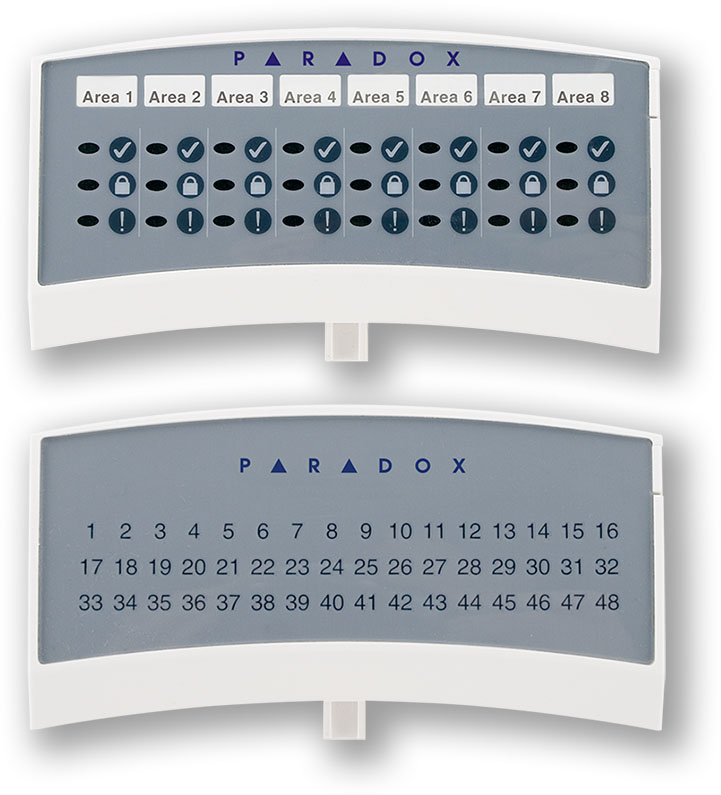

Sběrnicový modul pro přehledné zobrazení stavu jednotlivých zón nebo podsystému ústředen DIGIPLEX. Zobrazovač se umísťuje zpravidla nad LCD klávesnice a je připojen na sběrnici BUS jako další modul v systému.
| Typ modulu: |
LED zobrazovač |
| Použití v systému: |
zobrazení 48 zón nebo 8 podsystémů |
| Adresace klávesnice v systému: |
jedinečné číslo SN |
| Napájení: |
11 - 16 V= |
| Proudový odběr: |
max. 100 mA |
| Firmware: |
uložen v procesoru modulu |
| Klávesnicová zóna: |
ne |
| Programovatelný výstup PGM: |
ne |
| Zobrazování podsystémů systému: |
jednotlivě, 3 LED diody, 8 podsystémů, |
|
připraveno, zapnuto, porucha |
| Zobrazování stavu zón: |
jednotlivě, LED diody, 48 (dle výběru) |
|
zóny 1-48/49-96 |
| Barva krytu: |
bílá |
