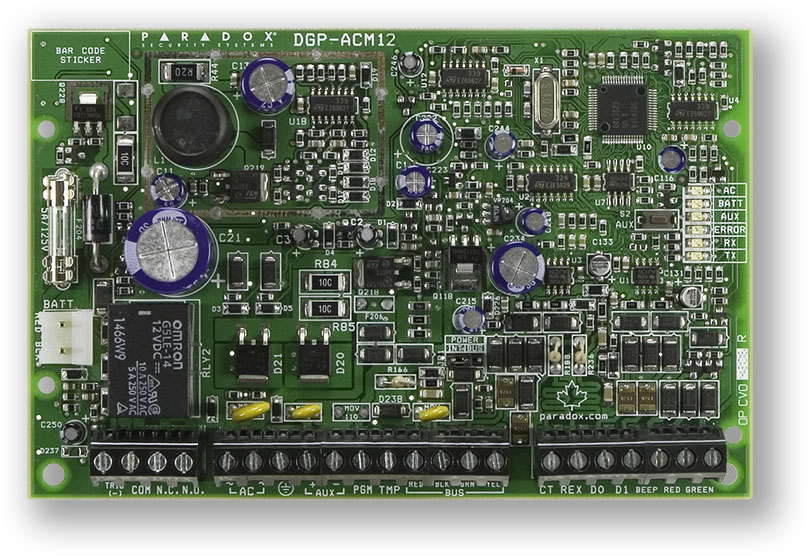

ACM12

modul pro vytvoření bodu ACCESS
Výstup NC/NO relé
Kód zboží: 0702-218
Rozměry: š 140 x v 90 x h 30 mm
Prostředí: vnitřní, 0 až 50°C
Vlhkost: max. 85% bez kondenzace
TestAlarm: 3-stř./vysoké
Značka: PARADOX
Záruka: 36 měsíců
Modul přístupu, připojený na BUS sběrnice ústředen DIGIPLEX EVO. Slouží k vytvoření 1 přístupového bodu - 1 čtečka, 2 detektory (magnet, PIR detektor) pro monitorování průchodů dveřmi, relé výstup na otvírání dveřního zámku, napájecí zdroj. Modul podporuje připojení čteček s výstupem Wiegand 26 bit a čteček s výstupem RS485 PARADOX.

Pro čtečky jiných výrobců nezapojovat zvukovou signalizaci, v případě aktivace bzučáku čtečka přestane číst přiložené karty.

POZOR! Verze 4.50 a vyšší již nejsou kompatibilní se staršími verzemi ústředen, připojujte jen k ústřednám v4.50 a vyšší. Pro doplnění starších instalací nakupujte ACM v4.13 (1509-007)
Typ modulu: modul přístupu + zdroj
Programovací software: BABYWARE
Adresace modulu v systému: jedinečné číslo SN
Vstup pro čtečku: ano, 1 vnitřní/venkovní čtečku RS485/Wiegand 26 bit
Rozhraní pro čtečky jiných výrobců: Wiegand 26 bit
Napájení: 16 V~, 40 VA
jeden transfor. pro více modulů
Typ zdroje: spínaný
Max. proudový odběr z AUX výstupu: 1A
Typ AUX výstupu: elektronická vratná pojistka 1,1 A
Doporučený záložní akumulátor: 12 V, 7 Ah/18 Ah
Proudový odběr modulu: max.80 mA
Počet vstupů/zón: 2, zóna CT (magnet), REX (detektor)
Tamper vstup: ano, NC tamper modulu
Programovatelný výstup PGM: ano, 1 x tranzistor 50 mA
Výstup pro otvírání dveřního zámku: ano, 1 x relé
Max. zatížení výstupu: 5 A / 25 V=, NC/NO
Optická signalizace: LED dioda BUS RX/TX/ERROR
LED dioda AC/BATT/AUX
Doporučený typ transformátoru: 40 VA, samostatný transformátor
Doporučený typ boxu: BOX M-40, BOX S-40, BOX VZ-40
