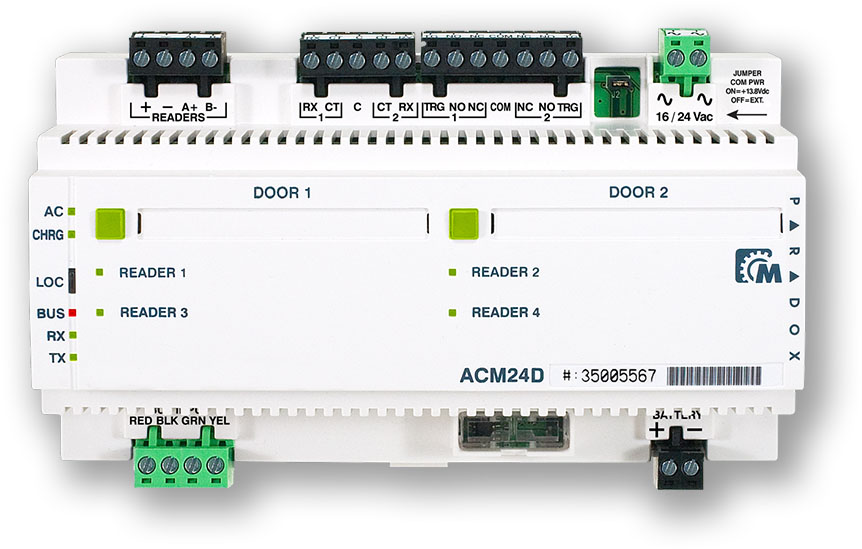

Modul přístupu, připojený na RS485 sběrnici ústředen IMPERIAL. Slouží k vytvoření 2 přístupových bodů - 2 dveře, 4 čtečky, 2x relé výstup na otvírání dveřních zámků, napájecí zdroj 2,3A. Modul podporuje připojení čteček s výstupem RS485 PARADOX. Pro zapojení čteček s výstupem Wiegand26bit je potřeba použít převodník RW485D.
| Typ modulu: |
modul přístupu + zdroj |
| Adresace modulu v systému: |
jedinečné číslo SN |
| Počet dveří: |
2 |
| Vstup pro čtečku: |
ano, 4x vnitřní/venkovní čtečka RS485 |
| Rozhraní pro čtečky jiných výrobců: |
pomocí modulu RW485D - Wiegand 26 bit |
| Napájení: |
16-24Vac nebo 18-24Vdc, |
| Doporučený typ transformátoru: |
40 VA/75 VA, možnost sdílení trafa |
| Typ zdroje: |
spínaný |
| Max. proudový odběr z AUX výstupu: |
1,8A |
| Dobíjecí proud záložního akumulátoru: |
350/500mA |
| Doporučený záložní akumulátor: |
12 V, 7 Ah |
| Počet vstupů/zón: |
4, 2x zóna CT (magnet), 2x REX (detektor), 2x TRG (ext.ovl. výstupů) |
| Manuální ovládání: |
2x tlačítko pro ovl. výstupů |
| Lokalizace modulu v systému: |
pomocí tlačítka LOC |
| Tamper vstup: |
ne |
| Programovatelný výstup PGM: |
ne |
| Výstup pro otvírání dveřního zámku: |
ano, 2 x relé |
| Max. zatížení výstupu: |
3,5 A / 28 V=, NC/NO |
| Optická signalizace: |
5x LED stav modulu |
|
4x LED stav čteček |
| Provedení: |
plast, IP40 |
| Barva modulu: |
bílá |
| Způsob montáže: |
na DIN lištu, 9 modulů |
