EZS

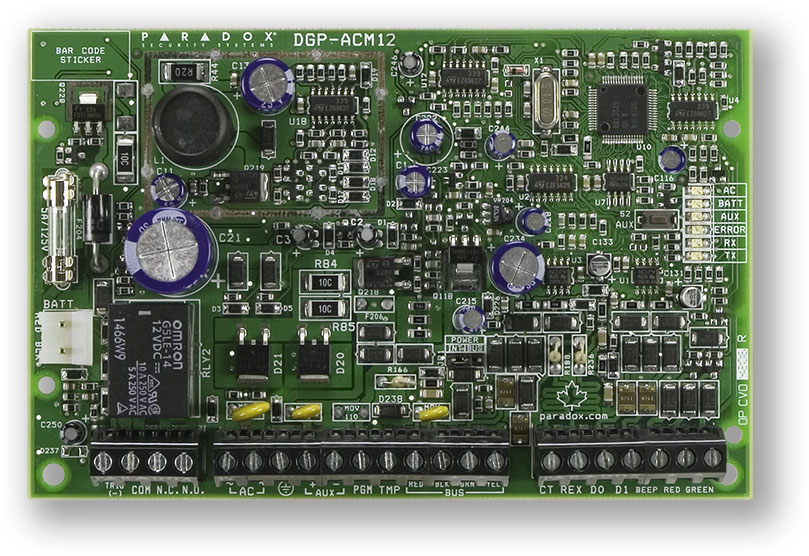

ACM12 v4.13

pro starší ústředny a WinLoad

Kód zboží:

1509-007

Rozměry:	š 140 x v 90 x h 30 mm
Prostředí:	vnitřní, 0 až 50°C
Vlhkost:	max. 85% bez kondenzace
TestAlarm:	3-stř./vysoké

Značka:	PARADOX
Záruka:	36 měsíců
Skladem:	ano

Popis
Parametry
Ke stažení

Modul přístupu, připojený na BUS sběrnice ústředen DIGIPLEX EVO. Slouží k vytvoření 1 přístupového bodu - 1 čtečka, 2 detektory (magnet, PIR detektor) pro monitorování průchodů dveřmi, relé výstup na otvírání dveřního zámku, napájecí zdroj. Modul podporuje připojení čteček s výstupem Wiegand 26 bit a čteček s výstupem RS485 PARADOX.

Pro čtečky jiných výrobců nezapojovat zvukovou signalizaci, v případě aktivace bzučáku čtečka přestane číst přiložené karty.

POZOR! Verze 4.13 je poslední, kterou je možné programovat softwarem WINLOAD

Typ modulu:	modul přístupu + zdroj
Programovací software:	WINLOAD, BABYWARE
Adresace modulu v systému:	jedinečné číslo SN
Vstup pro čtečku:	ano, 1 vnitřní/venkovní čtečku RS485/Wiegand 26 bit
Rozhraní pro čtečky jiných výrobců:	Wiegand 26 bit
Napájení:	16 V~, 40 VA
	jeden transfor. pro více modulů
Typ zdroje:	spínaný
Max. proudový odběr z AUX výstupu:	1A
Typ AUX výstupu:	elektronická vratná pojistka 1,1 A
Doporučený záložní akumulátor:	12 V, 7 Ah/18 Ah
Proudový odběr modulu:	max.80 mA
Počet vstupů/zón:	2, zóna CT (magnet), REX (odchodové tlačítko)
Tamper vstup:	ano, NC tamper modulu
Programovatelný výstup PGM:	ano, 1 x tranzistor 50 mA
Výstup pro otvírání dveřního zámku:	ano, 1 x relé
Max. zatížení výstupu:	5 A / 25 V=, NC/NO
Optická signalizace:	LED dioda BUS RX/TX/ERROR
	LED dioda AC/BATT/AUX
Doporučený typ transformátoru:	40 VA, samostatný transformátor
Doporučený typ boxu:	BOX M-40, BOX S-40, BOX VZ-40
