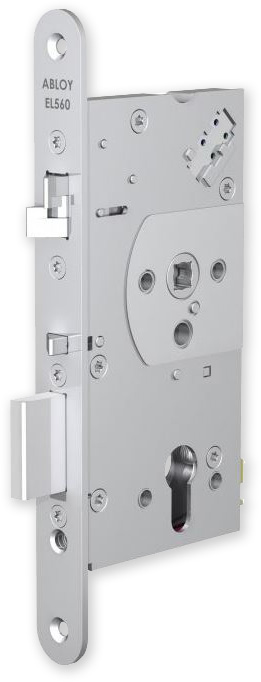

EL561/60/20

elektromechanický samozamykací zámek
Kód zboží: 2105-108
Porovnání:
Rozměry: v 168,5 x š 16,5 x h 93 mm
Prostředí: -25 až 70°C
Značka: ABLOY
Záruka: 24 měsíců
Skladem: na objednání

Použití:

Vhodný pro požárně odolné dveře s oboustrannou kontrolou vstupu.

Pro vnitřní i plášťové plné dveře - například dřevěnél.

Lze použít do požárně odolných dveří.

Lze použít do bezpečnostních dveří.

Nedělený čtyřhran pro oboustrannou kontrolu vstupu.

Klika zámku může být ovládána výstupním kontaktem ze čtečky karet, klávesnice, tlačítkem atp.



Výhody:

pravolevý-oboustranná střelka

samozamykací

oboustranné odblokování zámku - v reverzním režimu

oboustranná kontrola vstupu - nedělený čtyřhran

kompletní certifikace

napájení v rozsahu 12-24 V DC

dvoubodové uzamčení dveří



Popis funkcí zámku:

Po příchodu aktivačního signálu je sepnut ovládací mechanizmus zámku a je možné stiskem kliky zatáhnout závoru a projít dveřmi. Zámek je možné provozovat v denním režimu, kdy je zámek po stanovenou dobu trvale odblokován. Zámek je možné vždy otevřít pomocí cylindrické vložky z obou stran dveří. Zámek musí být vždy osazen kováním typu klika/klika s neděleným čtyřhranem.



Samozamykací funkce zámku:

Po uzavření dveří je zajišťovací střelka společně s hlavní střelkou zatlačena na protiplech do těla zámku a po vyskočení hlavní dělené střelky dojde k automatickému vysunutí závory a následnému zablokování hlavní střelky. Zámek je pevně uzamčen ve dvou bodech. Otevření zámku je možné pomocí cylindrické vložky z obou stran. Zámek je samozamykací, tzn. nejde pomocí cylindrické vložky ručně uzamknout, ale pouze odemknout.

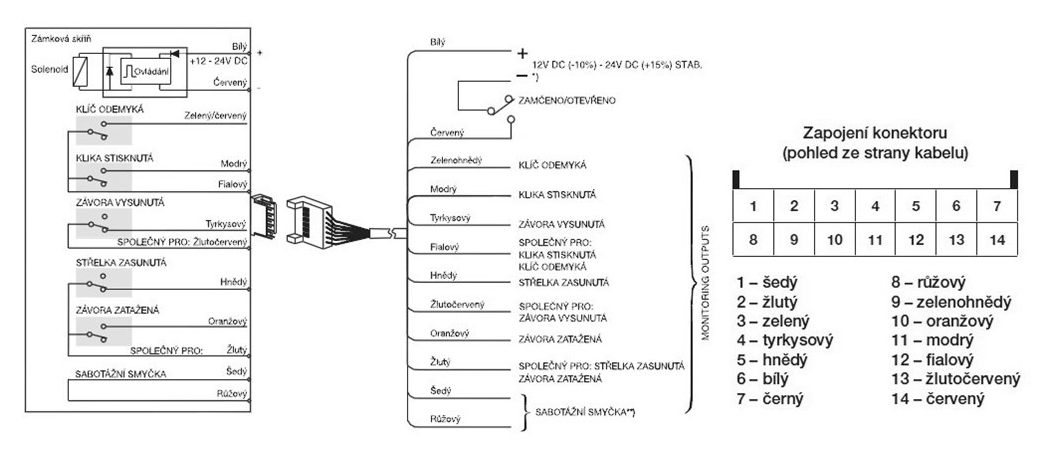

Monitorovací funkce:

Dveře - otevřeny/zavřeny

Klika - stisknuta/volná

Klíč - odemyká/volný

Závora - zatažena/vysunuta

Pozn.: nutné použít kabel EA218 (6m) nebo EA219 (10m).



Možnosti nastavení zámku:

Zámek je vždy osazen kováním typu klika/klika.



Fail secure

Obě kliky jsou funkční po přivedení napájení z ovládacího zařízení, např. čtečky = oboustranná kontrola vstupu.



Fail safe - funkce EPS - reverzní režim

Obě kliky jsou funkční po odpojení napájení z ovládacího zařízení, např. čtečky = oboustranná kontrola vstupu.
Typ: elektromechanický samozamykací hluboký zámek
Napájení: 10 – 24 V DC STAB +/- 10%
Proudový odběr: 240 mA v klidu (max.550mA) při 12 V DC
130 mA v klidu (max. 300 mA) při 24 V DC
Signalizace: dveře otevřené/zavřené
klíč odemyká/volný
klika stisknutá/volná
závora zatažená
závora vysunutá

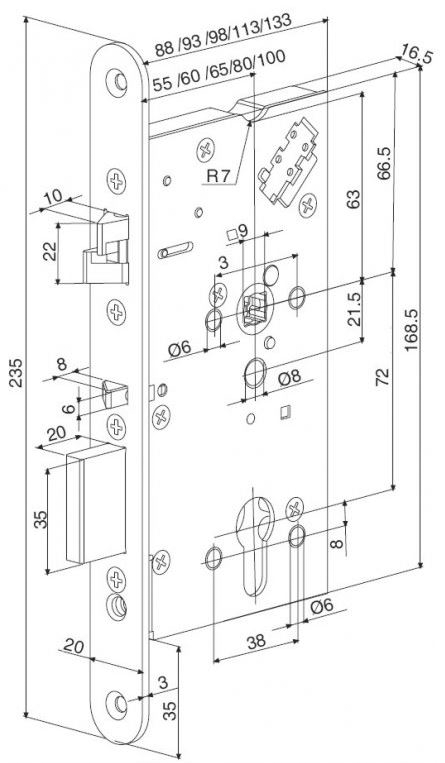

Vlastnosti: monitorovací kontakty (max. 0,5 A 30 V AC/DC resist, 10 W)
výsuv závor (závora 20 mm, oboustranná střelka 10 mm)
vzdálenost kliky od čela zámku (včetně lišty) 60 mm
rozteč kliky a klíčové vložky 72 mm
nedělený čtyřhran 9 mm (s redukcí lze i 8 mm)
čelní lišta na zámku (mm): 235 x 20 x 3 mm
rozměry (mm): 168,5 x 16,5 x 93
cylindrická vložka DIN - europrofil
dveřní vůle 2-5,5 mm
Obsah balení: zámek, návod, upevňovací šrouby, redukce 9 na 8 mm, červíky
